Máy cắt không khí hay còn gọi là ACB (Air Circuit Breaker) là thiết bị dùng để chuyển mạch và bảo vệ quá tải, ngắn mạch. ACB có cấu trúc phức tạp nhưng đơn giản về mặt kỹ thuật, giá thấp hơn VCB nhưng quy mô lớn hơn.
ACB yêu cầu bảo trì, bảo dưỡng định kỳ nghiêm ngặt. Buồng dập hồ quang thường sử dụng khí nén và kết hợp các vách ngăn plexiglass, tấm thép hình chữ V và cuộn dây để tạo ra từ trường làm kéo dài hồ quang.
1. Cấu tạo và chức năng của máy cắt khí ACB
Máy cắt chạy bằng điện dự trữ, sử dụng lò xo tải sẵn có thể được tải thủ công với sự trợ giúp của cơ cấu tải lò xo hoặc được sạc lại với sự trợ giúp của động cơ cảm ứng không khí (nếu được cung cấp). Tất cả các máy cắt cỏ của Havells đều có cơ chế hoạt động này.
Được phát triển bằng cách sử dụng ít thành phần cải tiến hơn so với thiết bị trước đó, cơ chế này đáng tin cậy hơn, bền lâu hơn và ít cần bảo trì hơn.
Máy cắt không khí ACB còn có thể đóng vai trò là máy cắt chính cho đường dây điện ngoài trời. Vì vậy, máy cắt không khí ACB đã nhanh chóng được nhiều đơn vị, doanh nghiệp yêu thích ngay khi ra đời.
Ngoài ra, máy cắt không khí ACB có khả năng xử lý nhanh các sự cố, hoạt động ổn định, hiệu quả và rất linh hoạt trong việc lắp đặt (lắp trên tường hoặc giá đỡ), phương pháp bảo vệ và vận hành.
2. Cầu dao không khí ACB hoạt động như thế nào?
Máy cắt không khí ACB có cấu tạo phức tạp nhưng công nghệ và nguyên lý làm việc rất đơn giản. Thiết bị hoạt động bằng cách sử dụng năng lượng dự trữ và trong trường hợp xảy ra tai nạn, khí nén sẽ được yêu cầu để thổi bay hồ quang và tạo ra cú sốc để giải phóng cầu dao.
Sau đây là 3 bộ phận quan trọng nhất trong cấu tạo máy cắt khí ACB:
Cơ chế liên lạc
Các thành phần dẫn điện được thiết kế theo kiểu mô-đun. Mỗi cực bao gồm một tiếp điểm chính và một tiếp điểm dập hồ quang, được gắn trong một vỏ mô-đun. Những tiếp điểm này được làm bằng hợp kim bạc.
Hoạt động của tiếp điểm hồ quang và tiếp điểm chính là tiếp điểm hồ quang đóng trước tiếp điểm chính và mở sau tiếp điểm chính. Điều này làm giảm sự ăn mòn các tiếp điểm quan trọng trong điều kiện hoạt động bình thường và ngắn mạch. Các thiết bị đo dòng điện được đặt bên trong mỗi bộ thiết bị đầu cuối xung quanh đầu nối phía dưới.

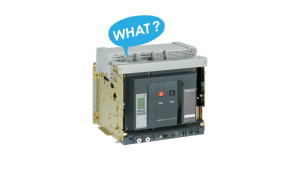

Cấu tạo máy cắt khí ACB
Bộ ngắt hồ quang
Bình chữa cháy hồ quang được sử dụng để dập tắt hồ quang. Thành phần này bao gồm các tấm kim loại mỏng được gắn song song trong vỏ cách ly. Hồ quang được phân bố đều trên các tấm kim loại này, giúp dập tắt hồ quang nhanh hơn. Do đó, hồ quang được hạn chế, tách biệt và dập tắt trong bình chữa cháy hồ quang.
Sự cách ly thích hợp giữa các bộ phận dẫn điện và mức tiêu thụ năng lượng thấp trong thời gian ngắn mạch giúp thiết lập kết nối tải và hệ thống cung cấp điện ở cả hai bên.
cơ chế phát hành
Bao gồm bộ giữ từ tính gắn vào nút nhả. Nếu xảy ra tình trạng quá dòng, quá tải, v.v., mạch sẽ cung cấp tín hiệu cho linh kiện… và linh kiện đó sẽ hoạt động để nhả cầu dao.
Trong trường hợp bảo vệ quá dòng, dòng điện cảm ứng bắt nguồn từ máy biến dòng (CT) được lắp đặt trên đầu nối chính. Nếu xảy ra bất kỳ lỗi nào khác, đầu ra thứ hai của CT sẽ được tăng lên và tín hiệu từ đầu ra thứ hai sẽ được truyền đến bộ vi điều khiển trong mạch. Bộ vi điều khiển sẽ được lập trình để tạo ra các tín hiệu xử lý cho từng tình huống cụ thể. Tín hiệu một chiều được tạo ra để cấp nguồn cho bộ phận nhả từ, có nhiệm vụ mở máy.
Thời gian ngắt yêu cầu và dòng điện ngắt có thể được đặt thông qua công tắc chuyển đổi được cung cấp ở mặt trước của mạch phụ quán tính.
Về mặt bảo quản, việc bảo trì thường xuyên phải rất nghiêm ngặt. Buồng dập hồ quang của thiết bị là khí nén, kết hợp với các ngăn hữu cơ dạng tấm thép hình chữ V và cuộn dây từ tính để kéo dài hồ quang.
Phụ kiện bổ sung cho ACB
+ Động cơ truyền động (MD): MD-AD250-W (200~250V AC-DC)
+ Cuộn đóng (CC): CC-AD250-W (100~250V AC-DC)
+ Shunt tripper (SHT): SHT-AD250-W (100~250V AC-DC), cần sử dụng với AX
+ Thiết bị ngắt điện áp thấp (UVT): Là thiết bị tự động ngắt cầu dao khi điện áp nguồn qua cầu dao thấp hơn điện áp định mức. Bộ bảo vệ điện áp thấp (UVT) bao gồm cuộn dây ngắt và bộ điều khiển.
+ Công tắc phụ (AX): AX(0A0B), AX(1A,1B), … AX(5A,5B)
+ Khóa liên động cơ khí (MI): Thiết bị này dùng để ngăn chặn sự hoạt động đồng thời của 2 hoặc 3 máy cắt. Để khóa liên động cơ học trong các ứng dụng cung cấp điện chuyển mạch (ATS). Nếu kết hợp với khóa liên động điện (bằng cách khóa liên động SHT và CC của cầu dao với nhau) ứng dụng sẽ có mức độ an toàn cao hơn.
2. ACB kết hợp thành ATS
ACB có 3 phụ kiện quan trọng giúp tạo ra ATS: cuộn đóng giúp đóng ACB thông qua tín hiệu điện, cuộn dây shunt giúp tắt CB thông qua tín hiệu điện và động cơ lò xo giúp nén lò xo tiêu chuẩn của ACB. ACB. Đóng quy trình. Vì vậy, việc ứng dụng 2 ACB làm bộ chuyển đổi nguồn cũng tương tự như contactor.
Sự khác biệt chính là tín hiệu chuyển mạch là tín hiệu xung. Ưu điểm của ATS sử dụng ACB là có các tính năng bảo vệ ACB mà ATS thường không có.
